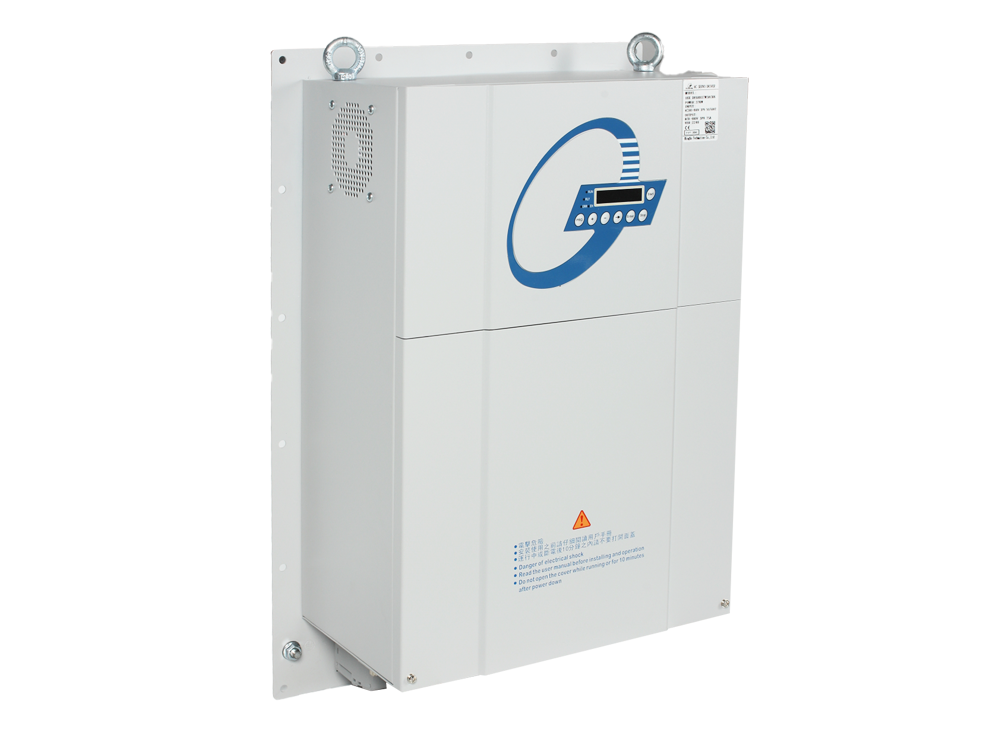

通訊型驅動器
DE688液冷系列
支持resolver編碼器，
支持EtherNET，CAN_BUS或SABUS通訊，
適用于油壓軸應用，支持壓力閉環模式、速度模式。
產品型號 | 輸入電壓/V | 輸出功率/kW | 額定電流/A |
DE688I0W3_XXXX | AC 3PH 380~480V （-15%~10%） | 30 | 60 |
DE688I7W3_XXXX | 37 | 75 | |
DE688H5W3_XXXX | 45 | 91 | |
DE688G5W3_XXXX | 55 | 112 | |
DE688E5W3_XXXX | 75 | 150 | |
DE688C0W3_XXXX | 90 | 176 | |
DE688A1W3_XXXX | 110 | 210 | |
DE688A3W3_XXXX | 132 | 253 | |
DE688A6W3_XXXX | 160 | 304 |
產品技術參數 | ||
功率輸入 | 輸入電壓（V） | AC 3PH 380~480V（允許波動范圍-15%~10%） AC 3PH 220V（允許波動范圍-10%~20%） |
輸入頻率（Hz） | 50Hz/60Hz | |
功率輸出 | 輸出電壓（V） | 0~480V |
輸出功率（kW） | 請參考“額定值” | |
輸出電流（A） | ||
控制性能 | 控制方式 | 閉環矢量控制 |
電機類型 | 交流永磁同步電機 | |
控制模式 | 壓力閉環模式、速度模式 | |
最大輸出頻率 | 300Hz | |
壓力/流量指令給定 | 模擬量、內部給定、EtherNET、CAN_BUS | |
過流能力 | 最大2.0倍 | |
過載能力 | 4kHz載波下：120%額定電流30分鐘，150%額定電流90秒，180%額定電流8秒，200%額定電流1秒 | |
外圍接口 | 模擬量輸入 | 3路，DC0~10V |
數字開關量輸入 | 6路 | |
數字開關量輸出 | 4路 | |
編碼器接口 | Resolver | |
通訊接口 | EtherNET；CAN_BUS | |
保護功能 | 完善的故障保護機制：過流、過壓、欠壓、過溫、過載等 | |
其他 | 安裝方式 | 穿墻式安裝 |
運行環境溫度 | ’-10℃~50℃（環境溫度在40℃以上，請降額使用） | |
防護等級 | IP20 | |
冷卻方式 | 水冷或油冷 | |
制動單元 | 30~90kW內置，110~160kW外置 | |
制動電阻 | 選配外置 | |
電抗器 | 選配外置 | |
