支持多摩川絕對值編碼器，
支持EtherNET，SABUS通訊，
適用于電動軸應用，支持位置模式、速度模式。

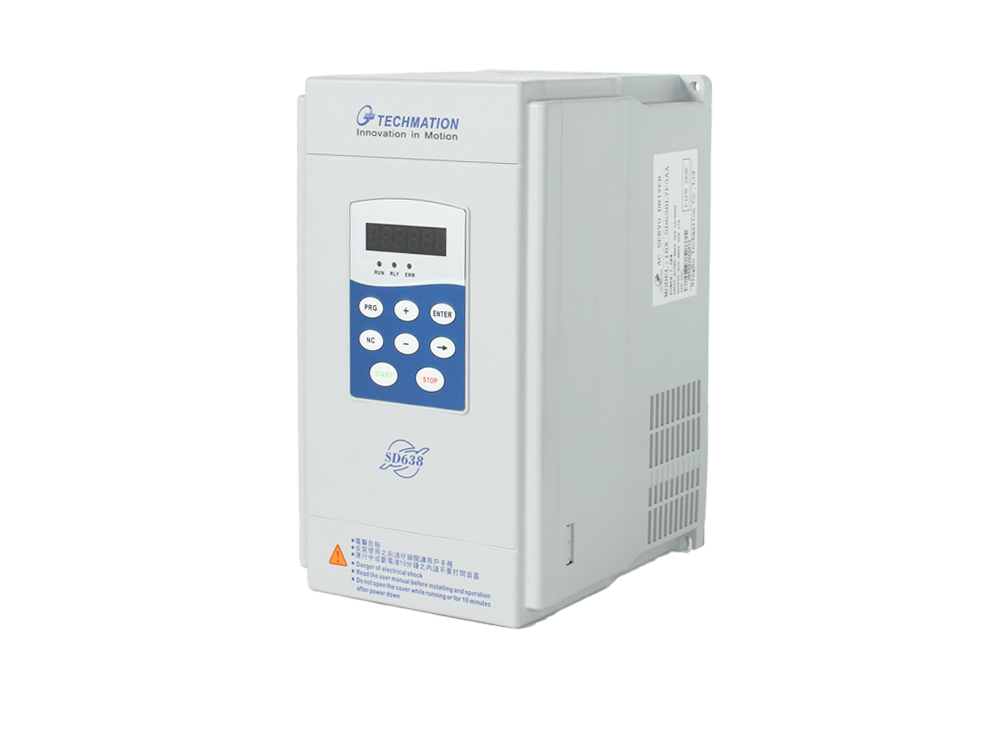

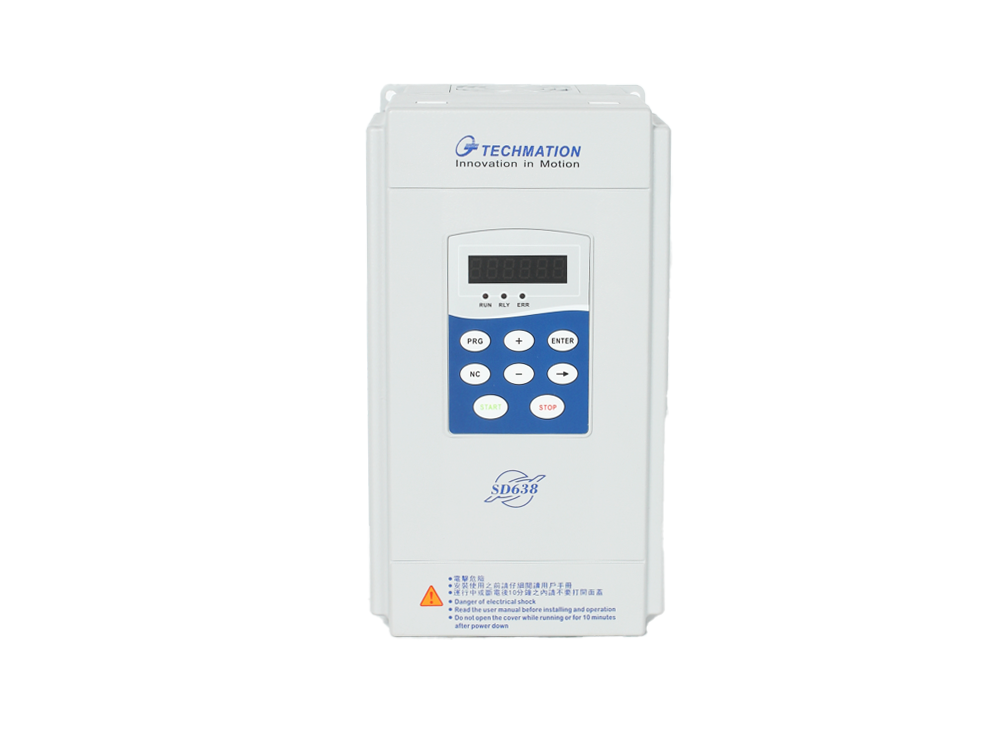

- SD638系列 -
- SD638系列 -
- SD638系列 -
全新設計，高性價比 結構全新設計，性價比更高，更具市場優勢
CPU規格升級 CPU規格升級，AD采樣精度更高（電流、母線），CPU板供電采用雙向供電設計
Book Type專用 功率模塊：Book Type 專用
增加按鍵 增加的BOP按鍵
功能全面 移植AUSTONE所有軟件功能
嚴謹?shù)谋Ｗo機制 全方位監控保護（過流檢測：母線負端過流檢測）
產品型號 | 輸入電壓/V | 輸出功率/ kW | 額定電流/A |
1BX_SD638L5F3AA | AC 3PH 380~480V (-15%~10%) | 5.5 | 13 |
1BX_SD638L7F3AA | 7.5 | 17 | |
1BX_SD638K1F3AA | 11 | 25 |
產品技術參數 | ||
功率輸入 | 輸入電壓（V） | AC 3PH 380~480V 允許波動范圍-15%~10%，AC 323~528V，380V驅動器 |
輸入頻率（Hz） | 50Hz/60Hz，允許波動范圍±3% | |
功率輸出 | 輸出電壓（V） | 0~480V |
輸出功率（kW） | 請參考“額定值” | |
輸出電流（A） | ||
控制性能 | 控制方式 | 閉環矢量控制,V/F控制 |
電機類型 | 交流永磁同步電機 | |
控制模式 | 位置模式 | |
最大輸出頻率 | 300Hz | |
指令設定方式 | 模擬量設定；NET；SABUS； | |
過流能力 | 最大2.0倍 | |
過載能力 | 在4KHZ載波下：120%額定電流30分鐘，150%額定電流 90秒，180%額定電流8秒，200%額定電流1秒 | |
外圍接口 | 端子模擬量輸入分辨率 | ≤10mV |
端子開關量輸入分辨率 | ≤1ms | |
模擬量輸入 | 3路，DC0~10V | |
數字開關量輸入 | 6路，公共端（內部或外部供電24V） | |
數字開關量輸出 | 4路，公共端（24V） | |
保護功能 | 故障保護功能：過流、過壓、欠壓、過溫、過載、短路保護功能 | |
通訊功能 | NET；SABUS | |
其他 | 安裝方式 | 支持壁掛式安裝方式 |
運行環境溫度 | -10℃~50℃（環境溫度在40℃以上，請降額使用） | |
防護等級 | IP20 | |
冷卻方式 | 強制風冷 | |
存儲溫度 | -20℃~60℃ | |
制動單元 | 內置，其它選配外置 | |
制動電阻 | 選配外置 | |
