支持resolver編碼器，
支持CAN_BUS，RS485通訊，
適用于油壓軸應用，支持壓力閉環模式、速度模式。

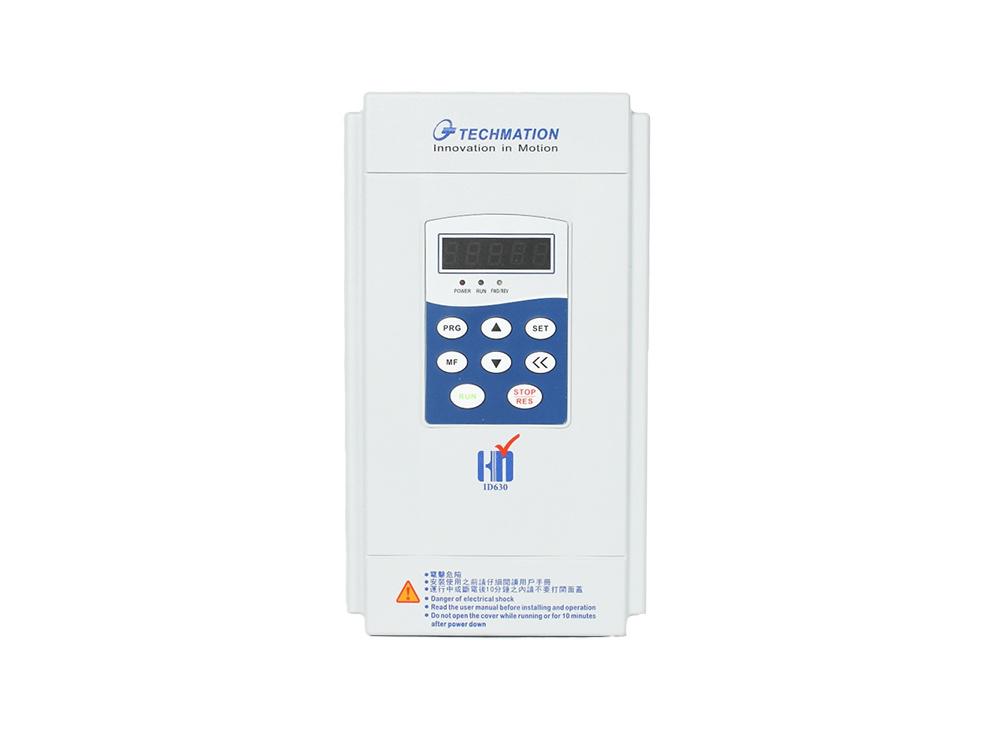

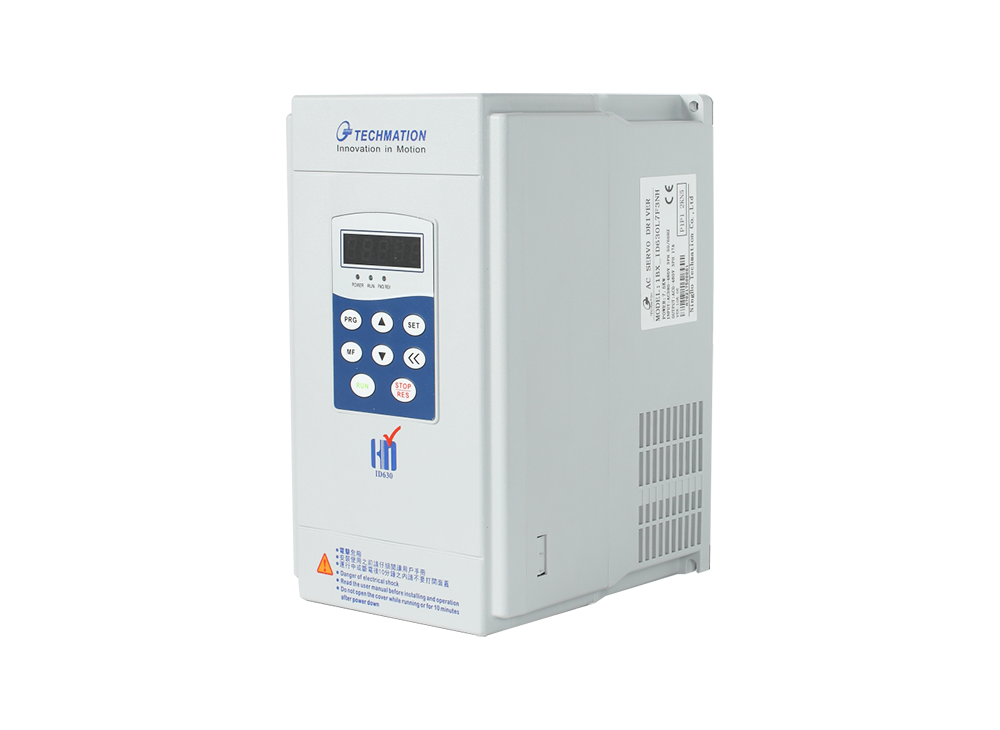

- ID630系列 -
- ID630系列 -
- ID630系列 -
寬電壓輸入 支持220VAC~480VAC應用場合
尺寸小巧 安裝尺寸小巧，節省立式機/壓機等小機型電控箱安裝空間
不影響操作習慣 整體移植ID680軟體功能，不影響客戶操作習慣
多種控制方式可選 壓力閉環、速度模式、V/F模式、無位置傳感器控制模式
自抗擾壓力環控制算法(ADRC) 自抗擾壓力環控制算法(ADRC)，優化超調過大問題
采用全新過調制SVPWM 采用全新過調制SVPWM，使得驅動器弱磁能力提升，提高過載能力
產品型號 | 輸入電壓/V | 輸出功率/ kW | 額定電流/A |
ID630_L5F3_XXXX | AC 3PH 380~480V (-15%~10%) | 5.5 | 12 |
ID630_L7F3_XXXX | 7.5 | 17 | |
ID630_K1F3_XXXX | 11 | 25 |
產品技術參數 | ||
功率輸入 | 輸入電壓（V） | AC 3PH 380~480V（允許波動范圍-15%~10%） AC 3PH 220V（允許波動范圍-10%~20%） |
輸入頻率（Hz） | 50Hz/60Hz | |
功率輸出 | 輸出電壓（V） | 0~480V |
輸出功率（kW） | 請參考“額定值” | |
輸出電流（A） | ||
控制性能 | 控制方式 | 閉環矢量控制 |
電機類型 | 交流永磁同步電機 | |
控制模式 | 壓力閉環模式、速度模式 | |
最大輸出頻率 | 300Hz | |
壓力/流量指令給定 | 模擬量、內部給定 | |
過流能力 | 最大2.0倍 | |
過載能力 | 4kHz載波下：120%額定電流30分鐘，150%額定電流90秒，180%額定電流8秒，200%額定電流1秒 | |
外圍接口 | 模擬量輸入 | 3路（2路DC0~10V，1路DC 0~10V或±10V） |
模擬量輸出 | 2路，DC0~10V | |
數字開關量輸入 | 5路 | |
數字開關量輸出 | 1路 | |
繼電器開關量輸出 | 2路（1路常開+常閉觸點，1路常開觸點） | |
編碼器接口 | Resolver | |
通訊接口 | CAN_BUS；RS485 | |
保護功能 | 完善的故障保護機制：過流、過壓、欠壓、過溫、過載等 | |
其他 | 安裝方式 | 壁掛式安裝 |
運行環境溫度 | ‘-10℃~50℃（環境溫度在40℃以上，請降額使用） | |
防護等級 | IP20 | |
冷卻方式 | 強制風冷 | |
制動單元 | 內置 | |
制動電阻 | 選配外置 | |
電抗器 | 選配外置 | |
