支持resolver編碼器，
支持EtherNET，CAN_BUS，RS485通訊（選配卡），
適用于油壓軸應用，支持壓力閉環模式、速度模式。

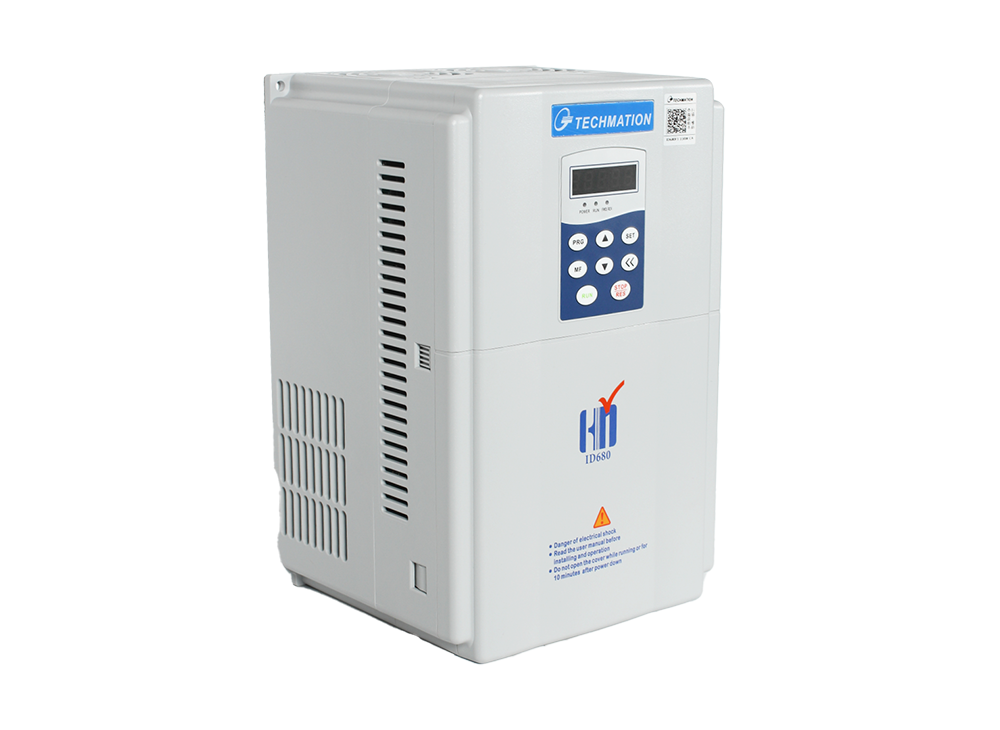

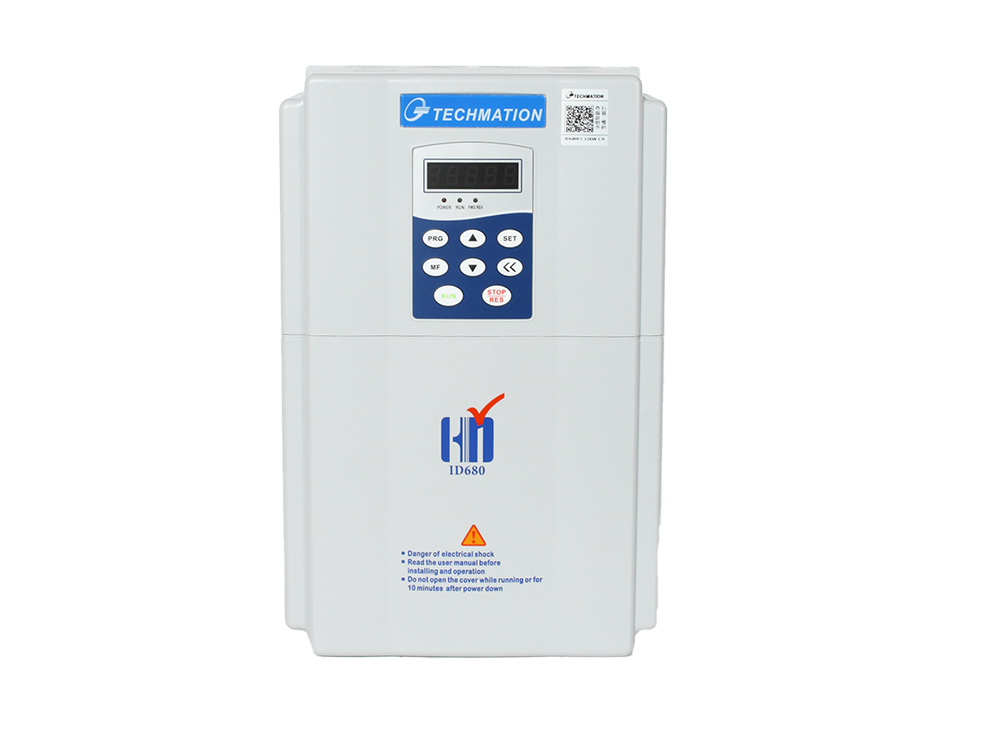

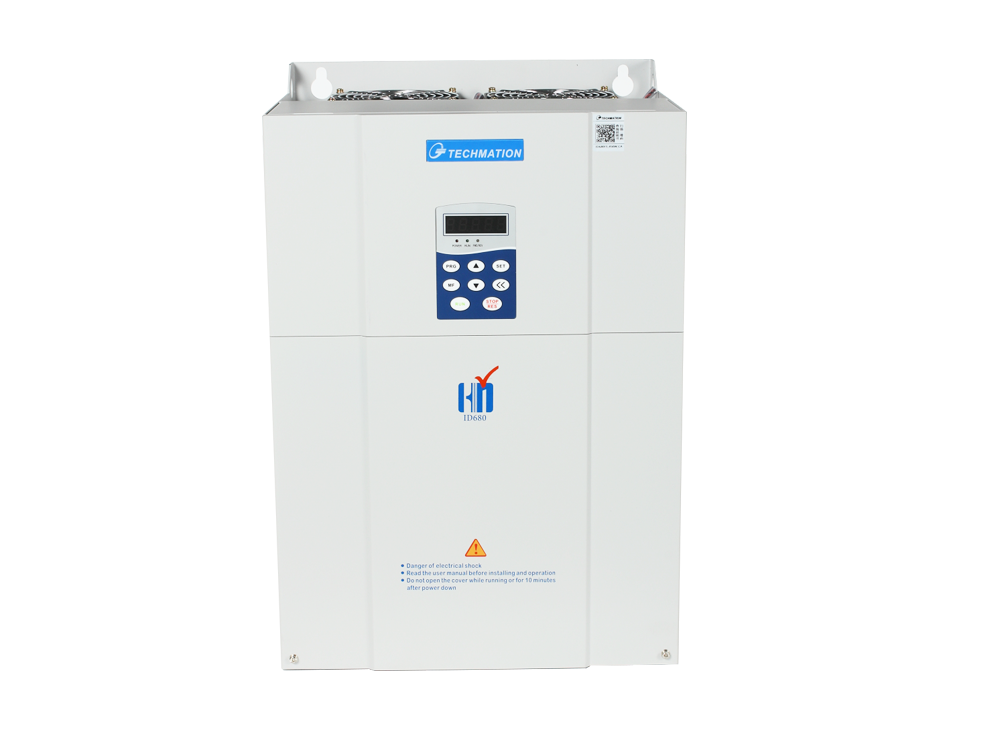

- ID680系列 -
- ID680系列 -
- ID680系列 -
- ID680系列 -
寬電壓輸入 支持220VAC~480VAC應用場合
尺寸小巧 安裝尺寸小巧，節省立式機/壓機等小機型電控箱安裝空間
多種控制方式可選 壓力閉環、速度模式、V/F模式、無位置傳感器控制模式
自抗擾壓力環控制算法(ADRC) 自抗擾壓力環控制算法(ADRC)，優化超調過大問題
采用全新過調制SVPWM 采用全新過調制SVPWM，使得驅動器弱磁能力提升，提高過載能力
產品型號 | 輸入電壓/V | 輸出功率/kW | 額定電流/A |
ID680K1F3_XXXX | AC 3PH 380~480V (-15%~10%) | 11 | 25 |
ID680K5F3_XXXX | 15 | 32 | |
ID680K8F3_XXXX | 18.5 | 37 | |
ID680J2F3_XXXX | 22 | 45 | |
ID680I0F3_XXXX | 30 | 60 | |
ID680I7F3_XXXX | 37 | 75 | |
ID680H5F3_XXXX | 45 | 91 | |
ID680G5F3_XXXX | 55 | 112 | |
ID680E5F3_XXXX | 75 | 150 | |
ID680C0F3_XXXX | 90 | 176 | |
ID680A1F3_XXXX | 110 | 210 | |
ID680A3F3_XXXX | 132 | 253 | |
ID680A6F3_XXXX | 160 | 304 |
產品技術參數 | ||
功率輸入 | 輸入電壓（V） | AC 3PH 380~480V（允許波動范圍-15%~10%） AC 3PH 220V（允許波動范圍-10%~20%） |
輸入頻率（Hz） | 50Hz/60Hz | |
功率輸出 | 輸出電壓（V） | 0~480V |
輸出功率（kW） | 請參考“額定值” | |
輸出電流（A） | ||
控制性能 | 控制方式 | 閉環矢量控制 |
電機類型 | 交流永磁同步電機 | |
控制模式 | 壓力閉環模式、速度模式 | |
最大輸出頻率 | 300Hz | |
壓力/流量指令給定 | 模擬量、內部給定、EtherNET給定 | |
過流能力 | 最大2.0倍 | |
過載能力 | 4kHz載波下：120%額定電流30分鐘，150%額定電流90秒，180%額定電流8秒，200%額定電流1秒 | |
外圍接口 | 模擬量輸入 | 3路，DC0~10V |
模擬量輸出 | 2路，DC0~10V | |
數字開關量輸入 | 6路 | |
數字開關量輸出 | 4路 | |
編碼器接口 | Resolver | |
通訊接口 | EtherNET；CAN_BUS；RS485（選配卡） | |
保護功能 | 完善的故障保護機制：過流、過壓、欠壓、過溫、過載等 | |
其他 | 安裝方式 | 壁掛式安裝 |
運行環境溫度 | ’-10℃~50℃（環境溫度在40℃以上，請降額使用） | |
防護等級 | IP20 | |
冷卻方式 | 強制風冷 | |
制動單元 | 90kW及以下內置，以上外置 | |
制動電阻 | 選配外置 | |
電抗器 | 30~55kW內置直流電抗器，其余規格選配外置 | |
